Technische Daten SWTC5D
| Abmessungen (L × B × H) | 5350 × 2260 × 2835 mm |
| Maximale Tragfähigkeit | 5 t |
| Max. Lastmoment Grundausleger | 10,5 t·m |
| Max. Lastmoment voll ausgefahren | 6 t·m |
| Grundausleger Länge | 4,63 m |
| Maximale Auslegerlänge | 15,63 m |
| Maximale Hubhöhe (kurzer Ausleger) | 5,3 m |
| Maximale Hubhöhe (voll ausgefahren) | 16,5 m |
| Schwenkgeschwindigkeit | 4,5 rpm |
| Seilgeschwindigkeit Hubwerk | 110 m/min |
| Fahrgeschwindigkeit | 4,6 km/h |
| Mikro-Fahrgeschwindigkeit | 2,5 km/h |
| Maschinengewicht | 10,91 t |
| Steigfähigkeit | 36,4 % |
| Motor | YANMAR 4TNV98C-SSU |
Datenblatt zum Download

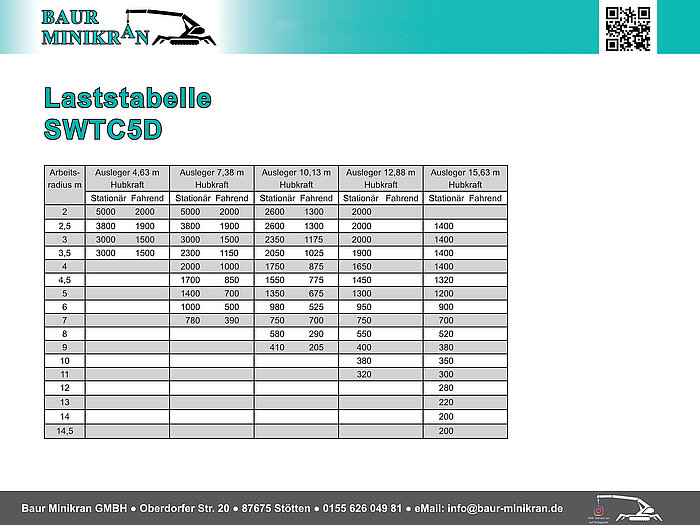

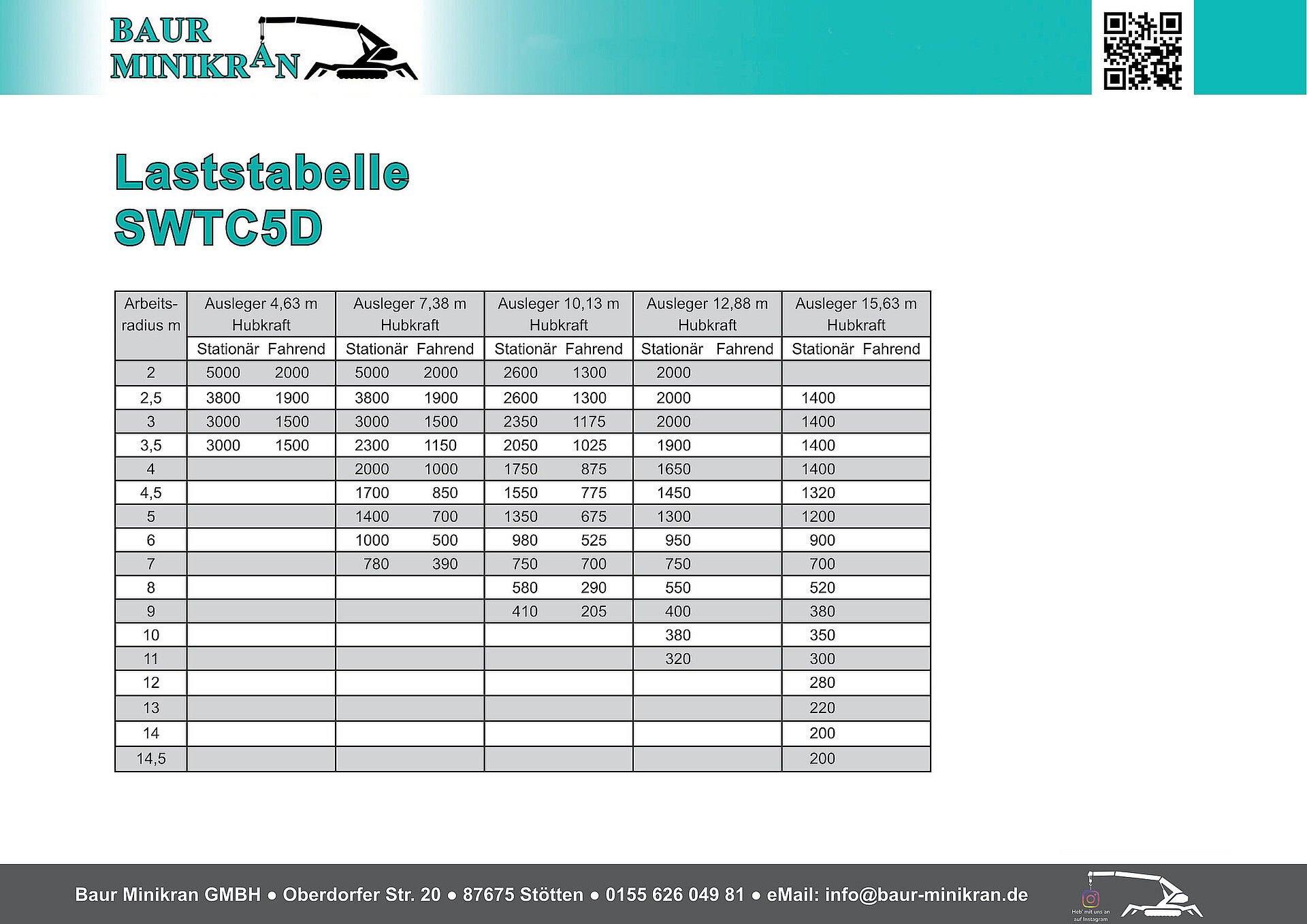

Laststabelle SWTC5D
| Arbeitsradius (m) | Ausleger 4,63 m | Ausleger 7,38 m | Ausleger 10,13 m | Ausleger 12,88 m | Ausleger 15,63 m | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Stationär (kg) | Fahrend (kg) | Stationär (kg) | Fahrend (kg) | Stationär (kg) | Fahrend (kg) | Stationär (kg) | Fahrend (kg) | Stationär (kg) | Fahrend (kg) | |
| 2 | 5000 | 2000 | 5000 | 2000 | 2600 | 1300 | 2000 | - | - | - |
| 2,5 | 3800 | 1900 | 3800 | 1900 | 2600 | 1300 | 2000 | - | 1400 | - |
| 3 | 3000 | 1500 | 3000 | 1500 | 2350 | 1175 | 2000 | - | 1400 | - |
| 3,5 | 3000 | 1500 | 2300 | 1150 | 2050 | 1025 | 1900 | - | 1400 | - |
| 4 | - | - | 2000 | 1000 | 1750 | 875 | 1650 | - | 1400 | - |
| 4,5 | - | - | 1700 | 850 | 1550 | 775 | 1450 | - | 1320 | - |
| 5 | - | - | 1400 | 700 | 1350 | 675 | 1300 | - | 1200 | - |
| 6 | - | - | 1000 | 500 | 980 | 525 | 950 | - | 900 | - |
| 7 | - | - | 780 | 390 | 750 | 375 | 750 | - | 700 | - |
| 8 | - | - | - | - | 580 | 290 | 550 | - | 520 | - |
| 9 | - | - | - | - | 410 | 205 | 400 | - | 380 | - |
| 10 | - | - | - | - | - | - | 380 | - | 350 | - |
| 11 | - | - | - | - | - | - | 320 | - | 300 | - |
| 12 | - | - | - | - | - | - | - | - | 280 | - |
| 13 | - | - | - | - | - | - | - | - | 220 | - |
| 14 | - | - | - | - | - | - | - | - | 200 | - |
| 14,5 | - | - | - | - | - | - | - | - | 200 | - |
Lastdiagramm
